He aquí un ejemplo de una forma en que las herramientas de SolidWorks se pueden utilizar para crear un final más avanzada la primavera entre ellos algunos circuitos cerrados y una pequeña pestaña. La ficha puede hacerse tan simple o complejo como usted necesita que sea, el proceso seguiría siendo la misma.
En primer lugar, comencé con un poco de geometría de boceto circular centrado en el origen de la pieza para crear un Helix. Pero esta vez, en las opciones de la hélice en lugar de lo que es un paso constante, me eligió para hacer un paso variable de hélice. Una tabla se muestra en el administrador de la propiedad y SolidWorks generará una hélice con una transición suave entre valores de tono en los recuentos revolución especificados. Es importante tener en cuenta esto en la tabla especificando un número de revoluciones en el mismo tono y luego un número menor de revoluciones para cualquier cambio en el tono.
En este ejemplo he aplicado revoluciones 0-3 con un lanzamiento de 3 mm, a continuación, en el transcurso de una vuelta (3-4) el tono cambia a 12.5mm. El terreno de juego se queda en 12,5 mm de 6 revoluciones (4-10), y luego se reduce a 3 mm entre las revoluciones 10 y 11. Por último, hay tres más revoluciones a 3 mm (11-14) para mantener el resorte simétrico. También puede observar que también se puede controlar el diámetro de la hélice. Esto le permite crear Helices cónicos.
Porque me centré mi bosquejo circular en el origen, mi Helix también está centrado en el origen. Esto hace que sea fácil de poner en una línea central en uno de los planos de croquis normalizados como geometría de referencia.
A partir de este boceto eje, un plano de referencia se puede agregar mediante la selección de la línea y el punto final para definir completamente el plano de referencia. Este plano de referencia es para ser utilizado para la creación de la geometría que es plana hasta el final de la primavera en lugar de en ángulo como el de la hélice.
Siguiente, un boceto se puede dibujar sobre el plano recién creado para definir la pestaña al final de la primavera. En este ejemplo, he creado un arco de centro de puntos basada en el origen sin dimensiones. Esto es porque quiero relacionar el arco a la Hélice. Usted tendrá que girar la vista ligeramente para poder seleccionar el arco y los puntos finales de la hélice y luego añadir en una relación 'Pierce' para conectar las dos partes de la geometría.
A continuación, he añadido en el detalle por mi cuenta al final de la primavera. He creado todo esto en el mismo boceto 2D, pero es posible crear un nuevo dibujo en 3D para permitir cualquier geometría pestaña posible.
Este proceso puede ser repetido a continuación en el extremo opuesto de la hélice.
Una vez que el extremo opuesto de la hélice ha sido añadido a, el resorte está casi listo. Sin embargo, en la conexión entre la hélice y el dibujo plano para la tabulación, se produce un cambio en el ángulo de lo que puede causar un pequeño "torcedura" en el final de la primavera.
}SOLIDWORKS tiene una herramienta de dibujo que sobrehilarlos automáticamente esto para usted, con muy poca participación.
Generar un nuevo boceto 3D y vaya a Herramientas - Herramientas - Spline Spline Fit. Esta herramienta va a generar una curva spline que imita la geometría que se selecciona a una tolerancia que especifique. Mediante la selección de los bocetos en la parte superior y la parte inferior y también la curva de la hélice, y haciendo que el valor de tolerancia suficientemente pequeña, la curva de selección que se genera será coincidir exactamente con el resorte deseada. Al aumentar el valor de la tolerancia será 'redondear' bordes afilados o esquinas, como la conexión entre la hélice y los bocetos en 2D. En el administrador de la propiedad, desactive la opción de 'Cerrado Spline', ya que esto tratar de cerrar el círculo entre los bocetos 2D.
.png)
La geometría resultante es una curva spline que está totalmente definido que podemos utilizar como un camino de barrido para la primavera. Un pequeño consejo en este punto es ocultar toda la geometría del boceto y referencia unrequired seleccionándolo en el Administrador de funciones del diseño del árbol y seleccionando Ocultar. Esto no sólo mantiene su ventana gráfica agradable y ordenado, sino que también hace más fácil para la selección cuando se utiliza la curva de selección para el uso de características.

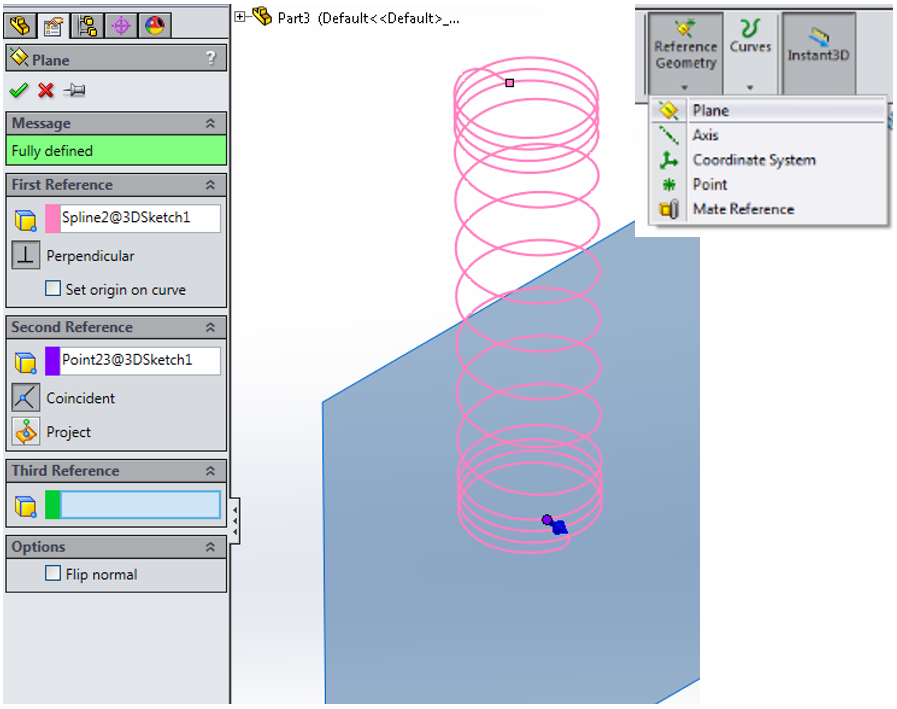

Siguiente, un plano de referencia fue fácilmente creado mediante la selección de la curva de selección y uno de los puntos finales de la curva spline. Esto genera la referencia ideal para crear un boceto del perfil de barrido, ya que es perpendicular a la curva de selección que vamos a utilizar para el trayecto de barrido sin tener que resolver cualquier ángulo o mediciones.
Para este ejemplo he esbozado un perfil circular de 2,5 mm de diámetro.
Por último, en el Administrador de comandos, seleccione Barrido de saliente / base. Debido a que todo el trabajo de preparación se ha llevado a cabo y sólo dos bocetos son visibles en la zona de gráficos, se trata simplemente de un caso de seleccionar el círculo como el perfil de barrido y el Spline 3D como el trayecto de barrido para crear su primavera.
